dane techniczne






Elektrownia wyposażona jest w dwie turbiny Kaplana o następujących parametrach:

  • średnica wirnika D=1100 mm,
  • maksymalny przepływ 6,0 m3/s
  • moc turbin 2x 200kW
  • Woda została spiętrzona na wysokość 5 m przy zachowaniu przepływu nienaruszalnego 0,4 m3/s. Pobór wody na turbiny do 12 m3/s.
    W wyniku spiętrzenia powstał zalew o pow. 12 ha sięgający około 4 km w górę rzeki.
    Wymogi ochrony ichtiofauny rzeki Węgorapy zagwarantowano poprzez wyposażenie elektrowni w specjalnie zaprojektowaną przepławkę dla ryb.
    Nowoczesny obiekt w zasadzie nie wymaga obsługi operatora. Pracą turbin steruje komputer.

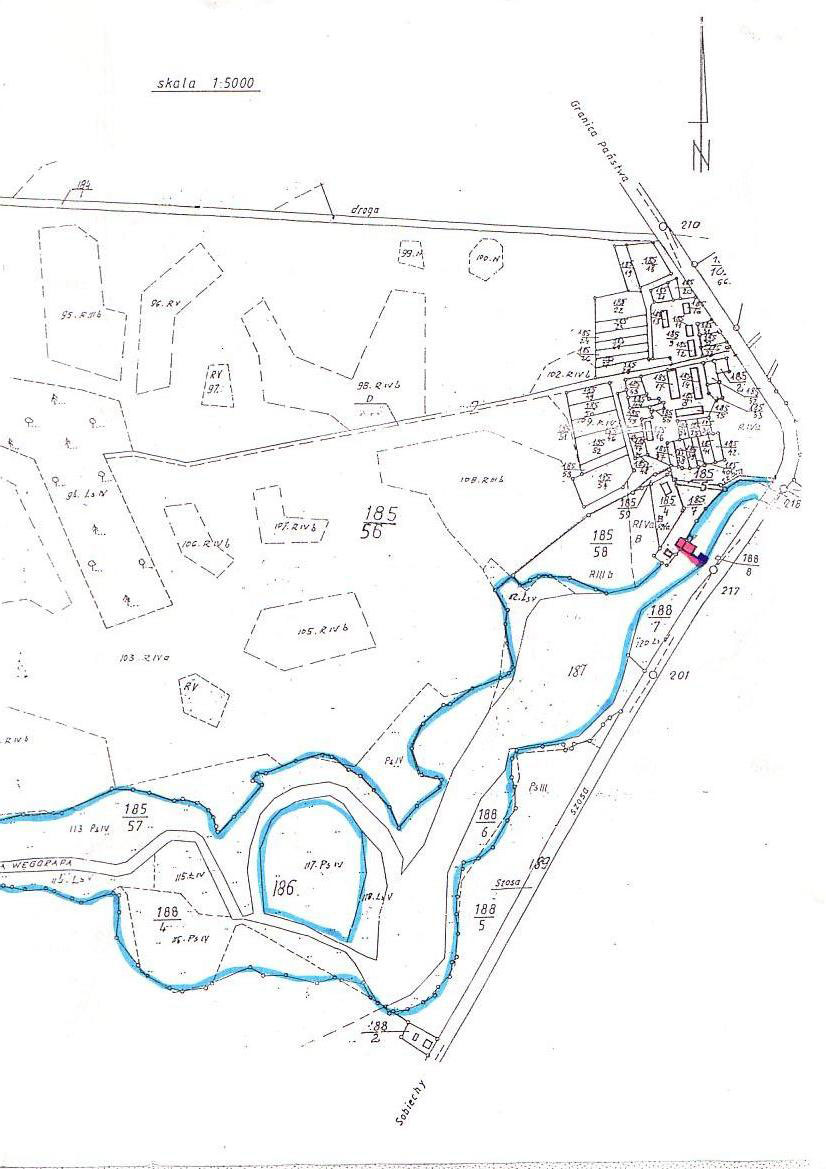

    mapa cofki

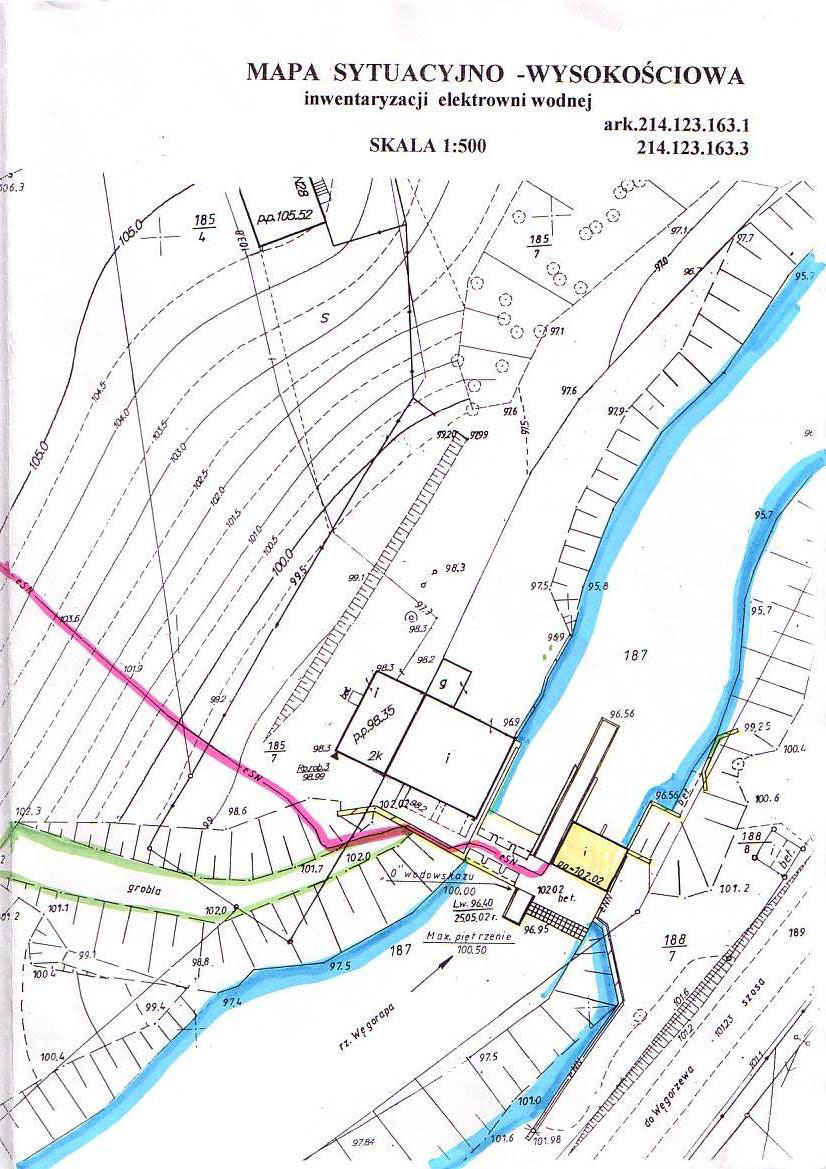

    (I) mapa
    sytuacyjno-wysokościowa

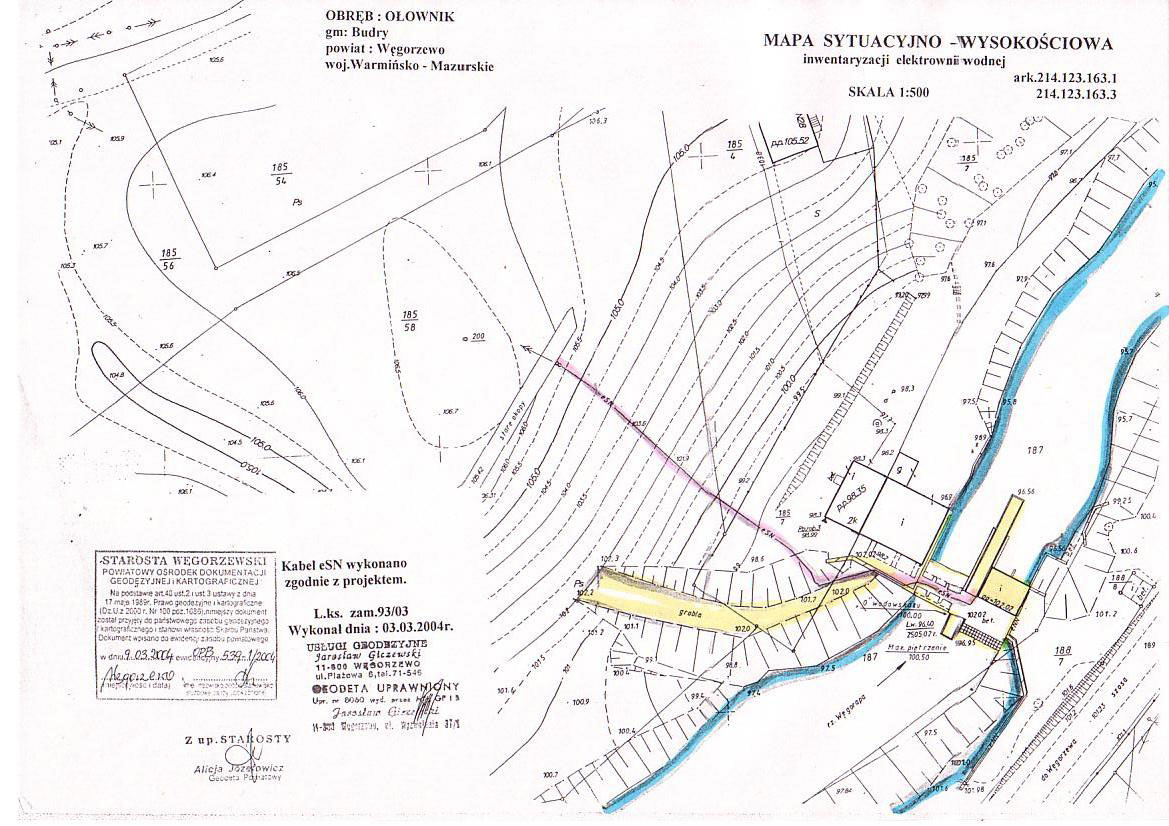

    (II) mapa
    sytuacyjno-wysokościowa

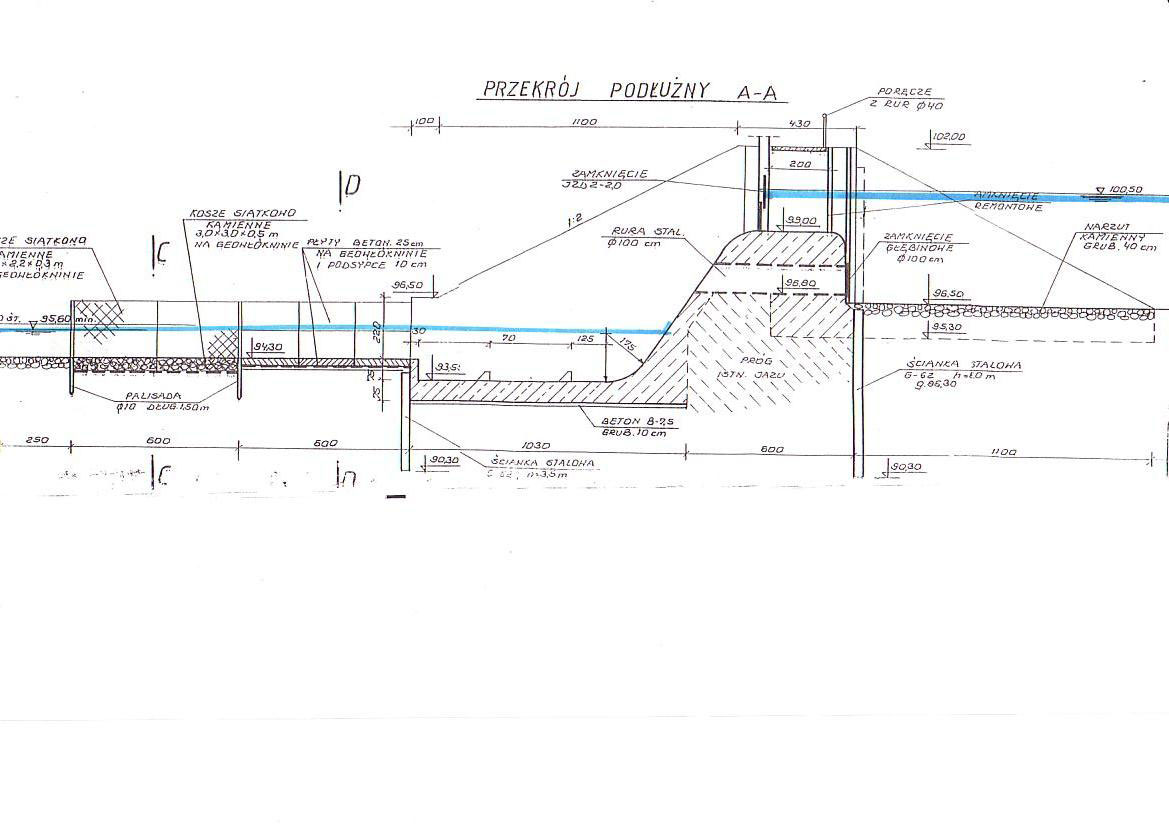

    przekrój przez jaz

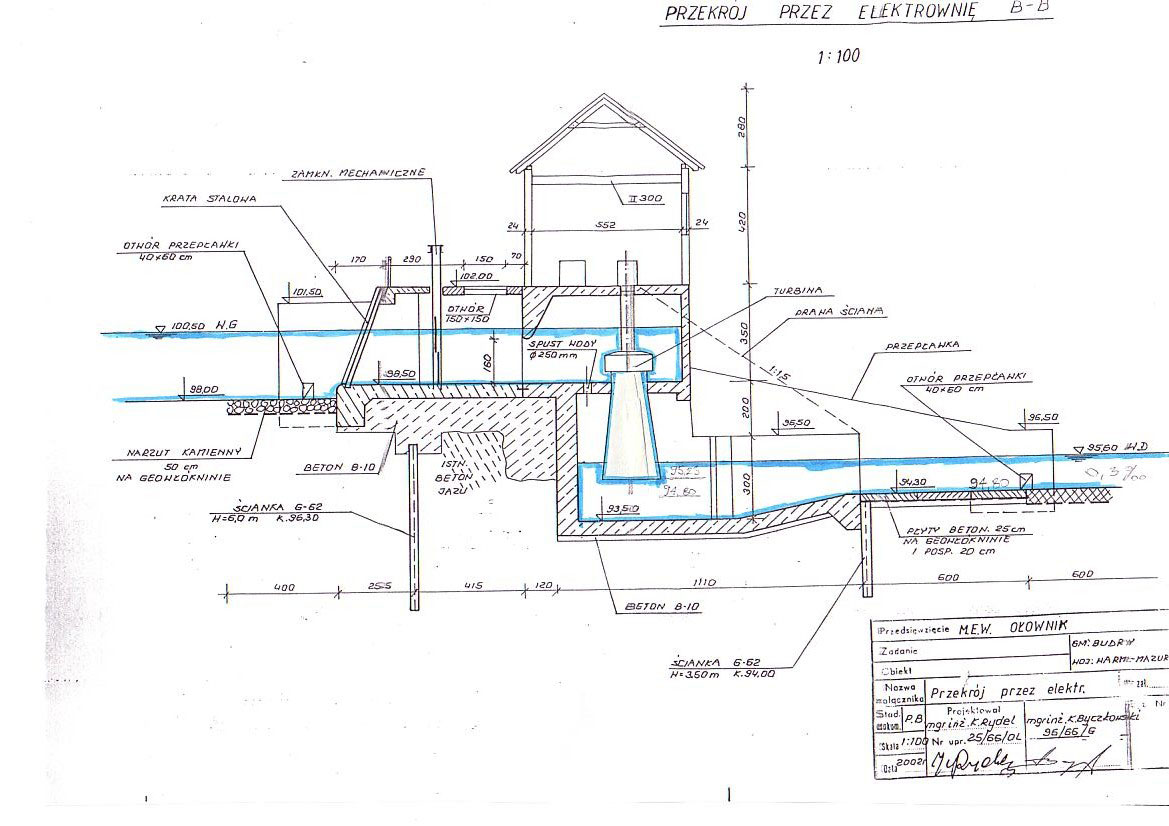

    przekrój turbiny

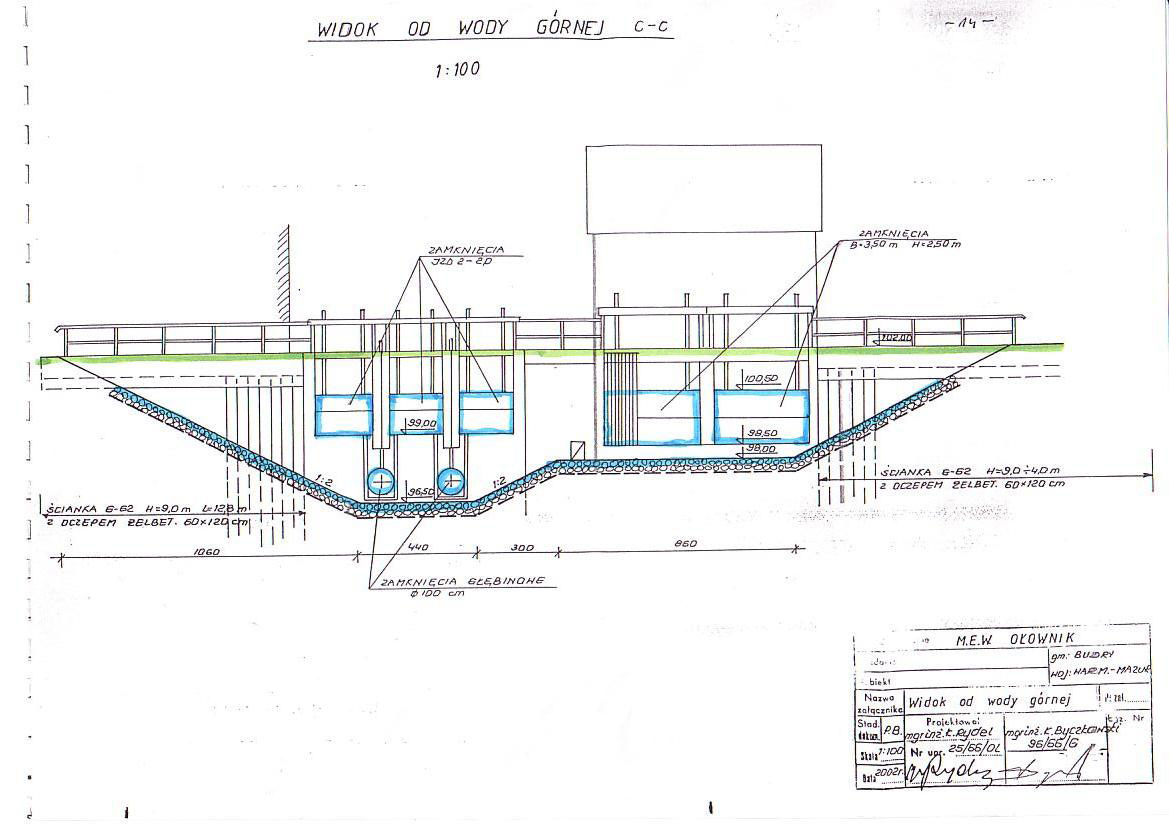

    widok od wody górnej

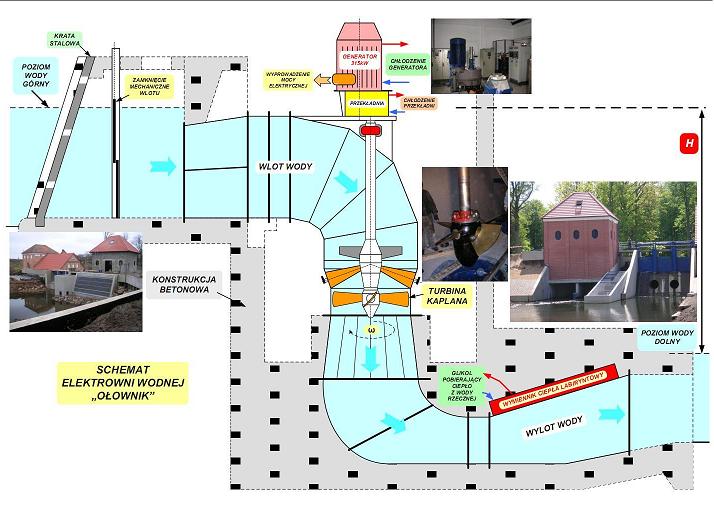

    Rysunek turbiny ze zdjęciami

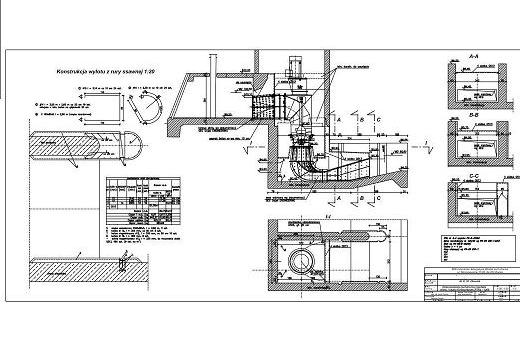

    Przekrój turbiny 1200
